Piping Isometric drawing checklist cho Kỹ sư đường ống

Updated: Sep 27

Xin chào các “chiến binh” Piping/Kỹ sư đường ống, hôm nay mình sẽ giới thiệu các bạn về một chủ đề khá thú vị và cũng rất quan trọng đối với Piping, đó là checklist cho bản vẽ Isometric.

Nếu các bạn chưa hiểu bản vẽ Isometric là gì thì hãy trở lại đọc bài “Bạn đã biết rõ về bản vẽ Isometric?” nhé.

Quay trở lại với chủ đề bài viết hôm nay, như các bạn đều biết Checking drawing luôn là một bước quan trọng trong quy trình issue tài liệu ở bất kì dự án nào. Checking sẽ giúp giảm thiểu lỗi và cải thiện chất lượng bản vẽ. Để quá trình checking diễn ra suôn sẻ và có chất lượng, các công ty thiết kế đều chuẩn bị một danh sách các điểm cần check hay còn gọi là checklist để giúp checker hoàn thành công việc.  Có lẽ sẽ có nhiều bạn thắc mắc tại sao mình chỉ viết về checklist của Isometric drawing? Thật ra, bất kì loại bản vẽ nào cũng cần có check list để hạn chế tối đa các sai sót, tuy nhiên Isometric drawing là loại bản vẽ cơ bản, được issue với số lượng lớn, mỗi bản vẽ chứa rất nhiều thông tin phục vụ cho quá trình thi công. Do đó, bản vẽ isometric đóng vai trò cực kì quan trọng. Mỗi sai sót trên bản vẽ isometric đều có khả năng dẫn tới các impact lớn về tiến độ thi công, giá thành, v.v… Vì vậy checklist cho Isometric luôn được quan tâm hàng đầu.

Vì mỗi công ty đều có cho riêng mình một checklist về isometric drawing, do đó trong bài viết này mình chỉ viết về một số điểm cơ bản mà các checklist isometric khác nhau đều có.

1. Tài liệu cần có cho công đoạn checking isometric drawing

Trước khi thực hiện checking isometric, các bạn cần đọc các tài liệu sau:

Ngoài ra, các bạn phải có 3D model để kiểm tra clashing, khả năng access và vận hành, …

2. Checklist cho Piping Isometric drawing

Bản vẽ isometric bao gồm 4 khu vực quan trọng gồm có:

- Drafting space còn gọi là Drawing area (khu vực số 1-Hình 1)

- MTO space hay BOM-Bill of Materials (khu vực số 2-Hình 1)

- Line data space (khu vực số 3-Hình 1)

- Title space (khu vực số 4-Hình 1)

Dưới đây mình sẽ giới thiệu các điểm cần check ở các khu vực này.

Các khu vực của một bản vẽ Isometric

2.1 Drafting space/Drawing area

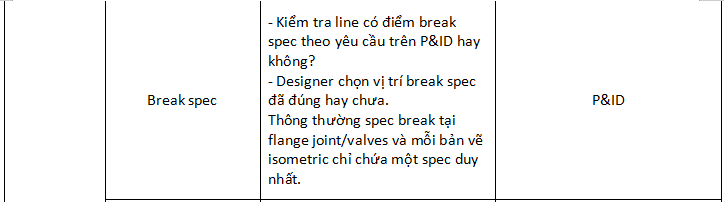

Ở phần này chúng ta cần kiểm tra các điểm như bảng sau :

2.2 MTO space/BOM

BOM là một khu vực khá quan trọng vì nó ảnh hưởng tới cost của dự án. Ở khu vực này, chúng ta sẽ cần check các điểm sau:

Cần lưu ý rằng các non-piping component không được hiện diện tại BOM.

2.3 Line data space

Tại khu vực này chúng ta sẽ kiểm tra các điểm sau

Ngoài ra, chúng ta cũng cần để ý tới các Note và Hold ở khu vực này.

2.4 Title space

Khu vực này gồm các điểm cần check sau:

2.5 Review 3D model

Ngoài các phần đã nêu phía trên, checker cần xem 3D model để kiểm tra các điêm sau:

- Clashing giữa piping với các item thuộc disciplines khác

- Kiểm tra clash giữa line và escape route, giữa line với các obstruction của các thiết bị khác

- Kiểm tra thiết kế pipe support

- Không gian maintenance cho các special item, valve; không gian cho việc rút bolt; không gian vận hành của tay valve

- Kiểm tra khoảng cách tối thiểu (quy định trong Piping Design Basic) từ tâm ống xuống mặt sàn, tâm ống tới bottom of structure beam (nếu ống đi trên cao)

- Kiểm tra khoảng cách tối thiểu (quy định trong Piping Design Basic) từ blind flange tại nhánh drain xuống mặt sàn.

- Visual check về line routing để tránh tối đa các loop trong thiết kế (ngoại trừ loop để giãn nở line theo advise từ Stress engineer) và đảm bảo tính thẩm mỹ.

Các bạn cần lưu ý rằng checklist cho bản vẽ Isometric không giới hạn ở các điểm mà mình vừa nêu vì checklist này phụ thuộc vào từng công ty và dự án hoặc checklist có thay đổi tùy từng line. Những điểm mình nêu trong bài viết này chỉ nên được xem như là checklist cơ bản và cần kiểm tra trước khi chính thức issue bản vẽ isometric, cho dù bạn đang ở công ty hay dự án nào.

Dưới đây là ví dụ về Isometric drawing checklist được insert vào từng bản vẽ isometric để team checker thực hiện công việc


Mình cũng xin kết thúc bài viết tại đây, chúc các bạn cuối tuần vui vẻ, nhiều niềm vui.
