Những Điểm Cơ Bản Cần Biết Về Thiết Kế Đường Ống – Phần 2

Tiếp theo bài viết của Phần 1 về chủ đề này, hôm nay Happy xin chia sẻ đến các bạn một số lưu ý khác cũng khá bổ ích trong thiết kế đường ống mà mọi người nên biết trước khi trở thành một Good Piping Designer.


Nội dung bài viết gồm:

1.Chú ý khi lắp đặt thiết bị chống ăn mòn – Corrosion Coupon & Corrosion Probe

2.Chú ý khi lắp đặt thiết bị lấy mẫu/thiết bị bơm hóa chất (sample connection/chemial injection) có quill


1. Chú ý khi lắp đặt thiết bị chống ăn mòn – Corrosion Coupon & Corrosion Probe

Để kiểm soát tốc độ ăn mòn của đường ống, trong thiết kế người ta có sử dụng 2 thiết bị điều khiển (Istrument items) để đo, đó là corrosion coupon và corrosion probe.

- Corrosion Coupon: được lắp đặt trực tiếp vào đường ống, và coupon sẽ tiếp xúc trực tiếp với lưu chất và chịu ăn mòn từ lưu chất trong quá trình hoạt động. Sau một thời gian hoạt động nhất định của đường ống, coupon sẽ được tháo ra bằng special tool và mang đi đo độ ăn mòn của coupon, từ đó suy ra độ ăn mòn của đường ống.

Hình 1: Corrosion Coupon

- Corrosion Probe: tương tự như corrosion coupon, corrosion probe cũng sử dụng special tool để lắp đặt và tháo ra trong quá trình bảo trì khi probe bị hư hỏng. Tuy nhiên corrosion probe là thiết bị điều khiển và dùng để do độ ăn mòn của lưu chất tác động lên đường ống một một cách online, nghĩa là độ ăn mòn của probe sẽ được báo cáo trực tiếp thông qua hệ thống điều khiển.

Hình 2: Corrosion Probe

Khi giới thiệu về hai thiết bị trên, Happy có đề cặp đến special tool để tháo lắp thiết bị đo độ ăn mòn. Tool này có kích thước khá lớn và cần không gian vận hành với chiều cao là 2m. Vì vậy khi thiết kế vị trí lắp đặt các thiết bị này, phải xem xét không gian vận hành của tool tháo lắp là 2m từ chỗ thiết bị kết nối vào đường ống.

Hình 3: Special tool để tháo lắp Corrosion coupon & corrosion probe (kích thước B min 2m)

Video tháo lắp corrosion coupon/probe

Video về sử dụng tool tháo lắp corrosion coupon & corrosion probe

2. Chú ý khi lắp đặt thiết bị lấy mẫu/thiết bị bơm hóa chất (sample connection/chemial injection) có quill

- Vị trí tối ưu để quill hoạt động trong lòng đường ống: để quill hoạt động tối ưu, điểm bơm hóa chất hoặc lấy mẫu của quill phải được đặt trong không gian từ 1/3 đến 2/3 đường kính trong của đường ống.

Hình 4: Không gian hoạt động tối ưu của điểm lấy mẫu/bơm hóa chất trong lòng ống

- Hướng quay của quill so với chiều dòng chảy lưu chất trong đường ống:

+ Chemial injection with quill: trường hợp bơm hóa chất vào lưu chất trong đường ống, quill nên được đặt sao cho hướng của phần vát mép ngược hướng với dòng chảy.

Hình 5: Hướng xoay của quill cho trường hợp chemical injection

+ Sample connection with quill: trường hợp cần lấy lưu chất từ đường ống ra để kiểm tra thành phần hoặc thực hiện các loại test, thì quill cần được xoay sao cho phần vát mép trùng với hướng của dòng chảy, nhằm mục đích lấy được lưu chất tốt hơn và độ đồng đều ồn định hơn.

Hình 6: Hướng xoay của quill cho trường hợp sample connection

Có lẽ các bạn sẽ thắc mắc, tại sao cái quill này nằm trong lòng ống thì liên quan gì đến việc chúng ta model, trong khi model đường ống thì chemial injection hoặc sample connection chỉ là một item, và thường ít được model quill vào. Tuy nhiên nó khá quan trọng với chúng ta, vì quill sẽ được hàn (hoặc gắn chặc) vào con double block and bleed valve bên ngoài (như hình 7). Vì một lý do nào đó có thể là tay valve vận hành không phù hợp mà ta có thể xoay tay bên bên trên, việc này đồng nghĩa với quill sẽ xoay theo và làm mất tác dụng của quill trong 2 trường hợp Happy để cập bên trên. Vì vậy khi thiết kế đồi với loại piping item này, mọi người cần:

+ Chủ động xem vendor data để đảm bảo việc xoay tay valve bên ngoài và quill bên trong sao cho hợp lý.

+ Trường hợp tay valve và quill không thể xoay cùng nhau để thỏa mãn yêu cầu về vận hành tay valve nhưng vẫn đảm bảo quill hoạt động hiệu quả thì cần báo ngay với package engineer để họ liên hệ vendor tiến hành chỉnh sửa cho phù hợp.

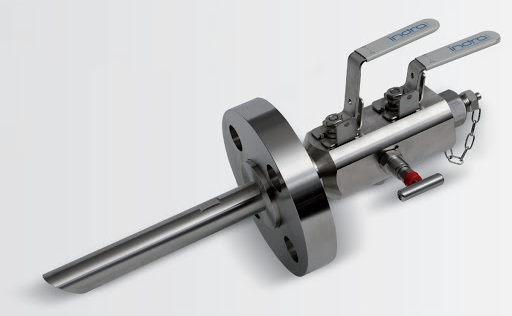

Hình 7: Double block and bleed valve & Quill trong sample connection

Trong một số trường hợp, yêu cầu của dự án bắt buộc chúng ta phải đặt chemical injection/sample connection trên đường ống đứng.

Bài viết đến đây là kết thúc, hy vọng bài viết sẽ có những kiến thức hay cho các bạn, chúc các bạn cuối tuần vui vẻ, và hẹn gặp lại mọi người vào thứ 7 tuần sau!
