Mô Hình Các Loại Support Trong Caesar II

Updated: Sep 6

Ở bài viết trước, chúng ta đã cùng tìm hiểu thế nào là pipe support và một số mô hình 3D. Hôm nay, Happy sẽ cùng với các bạn tìm hiểu về pipe support trong CAESARII nhé.

Các bạn có thể tham khảo thêm bài viết về support tại đây nhé:

Pipe Support - Phần 1 Giới Thiệu Về Tác Dụng Của Support Lên Đường Ống

Pipe support được thiết kế để giúp đường ống chống lại:

+ Gió, sóng biển, động đất…

+ Ngoại lực tác dụng vào đường ống trong quá trình vận chuyển…

+ Các trường hợp cháy, nổ làm phá hủy công trình.

+ Nhiệt độ, áp suất tác dụng lên đường ống trong quá trình vận hành.

+ Dòng chảy chất lưu tác động lên đường ống.

+ Rung động tại các đầu bơm, máy nén…

Và một stress engineer, bạn phải tính toán và tư vấn cho piping designer thiết kế support sao cho hợp lý và hiệu quả nhất.

1. Resting

- Pipe support đỡ đường ống từ bên dưới, không cho ống dịch chuyển đi xuống

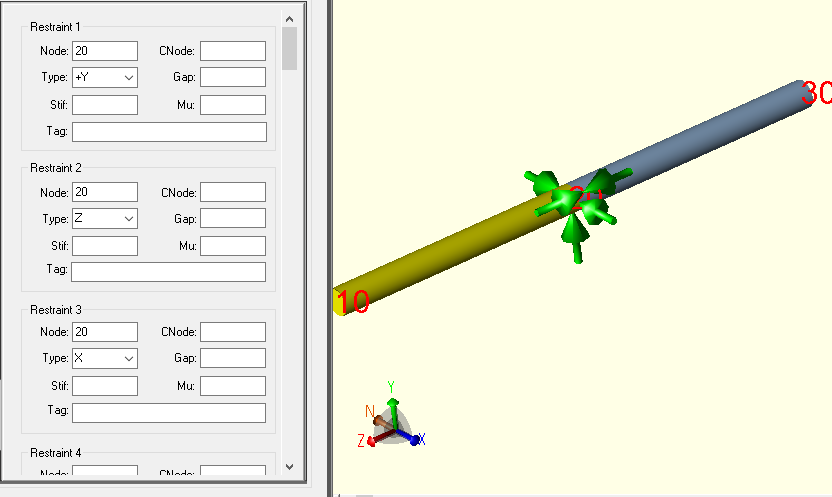

Trong đó:

Node: Vị trí đặt support

Type: Loại support (Chọn dựa theo phương cản trở chuyển động của ống).

Gap: khoảng hở cho phép ống dịch chuyển (thông thường sử dụng cho guide và line stop)

Stiff: Độ cứng của support (thông thường chúng ta không nhập giá trị này)

Mu: Hệ số ma sát (Resting thông thường nhập 0.3 cho bề mặt tiếp xúc steel-steel)

2. Resting and guide

- Guide dẫn hướng đường ống, không cho ống dịch chuyển theo phương ngang hoặc có thể dịch chuyển với một khoảng cách nhất định (guide gap).

3. Resting and line stop (stopper)

Line stop: ngăn không cho ống dịch chuyển dọc trục hoặc có thể dịch chuyển một khoảng cách nhất định (line stop gap).


4. Resting, guide and line stop

5. Resting and holddown

Hold down: ngăn không cho ống dịch chuyển đi lên hoặc có thể đi lên với một khoảng cách nhất định (hold down gap).

6. Resting, guide and holddown

7. Resting, holddown and line stop

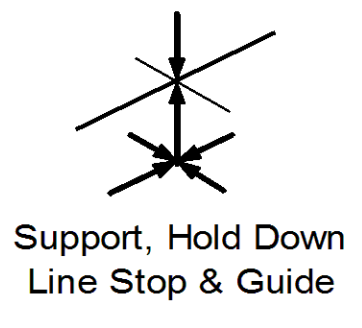

8. Resting, guide, holddown and line stop

9. Spring support

Trên đây là toàn bộ các loại support mà chúng ta thường sử dụng trong các dự án cũng như cách model chúng trong CAESAR II.

Chúc các bạn có ngày cuối tuần vui vẻ bên gia đình và bạn bè của mình. Và đừng quên trở lại với pipingdesigners.vn vào mỗi 19h thứ 7 hàng tuần để khám phá thêm những điều mới mẻ nhé.
